1. INTRODUCCIÓN

En Costa Rica uno de los materiales más utilizados para la construcción de todo tipo de estructura es el concreto hidráulico, debido a sus características de resistencia, versatilidad, durabilidad y economía, siendo el cemento Portland uno de sus principales componentes. En el año 2015 se promulgó vía Decreto Ejecutivo 39414- MEIC-S, el Reglamento RTCR479:2015 Materiales de Construcción. Cementos Hidráulicos. Especificaciones, derogándose el reglamento anterior (RTCR 383:2004), permitiendo la importación de cemento hidráulico. Siendo el cemento un material de tan alta relevancia para la construcción de obras civiles, la inserción de nuevos cementos conduce a la necesidad de verificar su comportamiento al ser utilizados con agregados comercializados en el país.

Se utilizan tres tipos de cementos que en combinación con dos fuentes de agregados permiten desarrollar curvas características de resistencia a la compresión simple del concreto en función de su tiempo de curado.

1.1 Muestras de ensayo

MM/A (E-C) – 28: Es un cemento modificado hidráulico mixto, conteniendo en total una cantidad de escoria granulada de alto horno (E) y caliza (C) entre el 6 % y 20 % en masa, compuesto principalmente por clinker, clase A. Resistencia mínima de 28 MPa a los 28 días de curado.

MM/B (P-C) – 28: Cemento modificado hidráulico mixto, conteniendo en total una cantidad de materiales puzolánico (P) y caliza (C) entre el 21 % y 35 % en masa (modificado mixto), clase B. Resistencia mínima de 28 MPa a los 28 días de curado.

MP A – AR: Cemento modificado hidráulico puzolánico, compuesto por clinker y conteniendo entre el 6 % y 20 % de puzolana (P) en masa, de alta resistencia inicial. Resistencia mínima de12 MPa a 1 día de curado y 24 MPa a los 3 días de curado.

Agregados: agregado fino y grueso de dos procedencias. La primera fuente corresponde a agregados extraídos de río, la segunda mediante extracción de tajo.

2. OBJETIVOS

El objetivo principal corresponde con determinar la evolución de resistencia a compresión simple del concreto hidráulico en función del tiempo de curado para conocer el comportamiento de cementos modificados comercializados en el país en combinación con agregados nacionales de dos distintas procedencias. Para lograrlo se requiere caracterizar los materiales a emplearse en la elaboración de las mezclas de concreto por medio de ensayos en laboratorio, determinar la resistencia a la compresión y por medio de un análisis estadístico establecer relaciones y significancia de los resultados obtenidos como parámetro de validez de las curvas de desarrollo estándar.

3. METODOLOGÍA

3.1 Caracterización de los Materiales

A partir del material suministrado por las diferentes fuentes de agregados se realizaron los siguientes ensayos de laboratorio: análisis granulométrico (ASTM C136/C136M-14), densidad masiva (ASTM C29/C29M-17A), densidad relativa (ASTM C127-15 y ASTM C128-15), impurezas orgánicas en agregado fino (ASTM C40/C40M-16), abrasión en la Máquina de Los Ángeles para agregado grueso (ASTM C131/C131M-14) y porcentaje de partículas fracturas en el agregado grueso (ASTM D5821-13). Los ensayos para la caracterización de agregados se realizaron de forma repetida a tres muestras de cada tipo de agregado, excepto para el ensayo de granulometría, donde se ensayaron ocho réplicas, de esta forma se verifican los resultados obtenidos. Las muestras se tomaron del lote almacenado según lo establecido en la norma ASTM D75/D75M-14 (muestreo de agregado) y se redujeron según la norma ASTM C702/C702M-11 (reducción de agregado). Se verificó que el agregado cumpliera con los límites granulométricos establecidos en la ASTM C33/C33M-18 (especificaciones estándar para agregados para concreto)

Respecto a la caracterización de los cementos en estudio, se llevaron a cabo los ensayos de resistencia a la compresión en cubos de mortero (ASTM C109/C109M-16A), consistencia (ASTM C187-16), tiempo de fraguado (ASTM C191-13), densidad (ASTM C188-17), finura por tamiz No. 325 (ASTM C430-17) y medición del pH. Por cada tipo de cemento se realizaron 10 ensayos de los indicados anteriormente, excepto para el ensayo de medición del pH, para el cual se tomaron 3 muestras por cada tipo de cemento. Las muestras se extrajeron de sacos seleccionados al azar del lote que se usó para la fabricación de los especímenes cilíndricos de concreto según el procedimiento definido en la norma ASTM C183/C183M-16 (Práctica para el muestreo de cemento hidráulico).

3.2 Elaboración de Concretos

Luego de obtener las características de los agregados y el cemento, se realizó el diseño de mezcla según el método especificado en ACI 211-91 (practica estándar para proporciones de concreto). A partir de los resultados de caracterización de los materiales se procede a la elaboración de las mezclas de concreto y fabricación de los especímenes cilíndricos según ASTM C192/C192M-16a (preparación y curado de especímenes de concreto en laboratorio),además se obtienen para cada una de las batidas, la densidad del concreto fresco (ASTM C138/C138M-17a), el contenido de aire del concreto (ASTM C231/C231M-17a), asentamiento de la mezcla (ASTM C143/C143M-15a) y temperatura de la mezcla (ASTM C1064/C1064M-17). Las combinaciones cemento-agregados empleadas se muestran en el Cuadro 1.

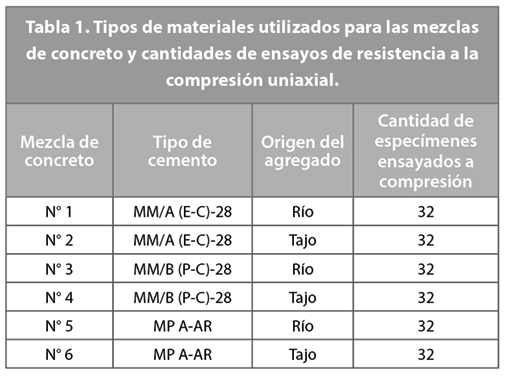

Para el curado de los especímenes cilíndricos se utilizó la metodología estandarizada al almacenarlos en cámara húmeda bajo condiciones ambientales controladas. Para los ensayos de compresión simple los especímenes son refrentados utilizando pulido en sus caras. Las edades de ruptura corresponden a las edades de 3, 7, 28 y 56 días bajo el procedimiento indicado en la norma ASTM C39/C39M-17B (método estándar para determinar el esfuerzo a compresión de especímenes cilíndricos de concreto).

3.3 Análisis de la Evolución de la Resistencia Compresiva y Estadístico

Se evaluó el comportamiento de desarrollo de resistencia a compresión simple en cada una de las mezclas de concreto elaboradas según su variación en el porcentaje de incremento de resistencia según la edad de curado. Su respectivo análisis estadístico permite identificar los resultados para cada una de las mezclas de concreto (promedio de la resistencia a la compresión simple de 8 especímenes a una edad específica). Se aplicaron las pruebas de normalidad, análisis de varianza (ANOVA), comparación múltiple Tukey, intervalos de confianza, modelo regresión simple, y evaluación de los resultados de resistencia a partir de lo estipulado en la ACI 214R-11. (Evaluación de resultados para pruebas de resistencia de concreto). Finalmente se establecieron procesos complementarios de análisis, los cuales corresponden al promedio de resistencia desarrollada en función de los resultados a los 28 días de todos los especímenes cilíndricos de la misma edad elaborados de una mezcla de concreto, a los cuales se les aplicó la prueba de análisis de varianza (ANOVA) y la prueba de comparación múltiple Tukey.

4. RESULTADOS Y DISCUSIÓN

4.1 Caracterización de los Materiales

Respecto a los agregados gruesos, están constituidos principalmente por partículas fracturadas. Según especificaciones en la norma ASTM C33/C33M-18, los agregados gruesos en ambas fuentes cumplen con los límites granulométricos establecidos para un tamaño nominal de 12,5 mm a 4,75 mm y sus porcentajes de abrasión son inferiores al 50% (16 % para el caso del agregado de procedencia de río y 19 % para el caso del agregado de procedencia de tajo). Sus densidades relativas (2,63 para agregado de procedencia de río y 2,56 para agregado con procedencia de tajo) los clasifican como agregados con densidades normales.

Respecto a los agregados finos, cumplen con la granulometría sugerida en la norma ASTM C33/C33M-18. Sus densidades relativas (2,49 para agregado de procedencia de río y 2,55 para agregado con procedencia de tajo) los clasifican como agregados con densidades normales.

De la caracterización de los cementos se obtuvo que en todos los casos se cumplió con los parámetros establecidos en la norma INTE C147:2018, excepto el cemento tipo MM/B (P-C)-28, cuyo valor promedio de resistencia a los 28 días es ligeramente inferior a lo normado, sin embargo, su desviación estándar (0,2 MPa) permite la aceptación de la muestra.

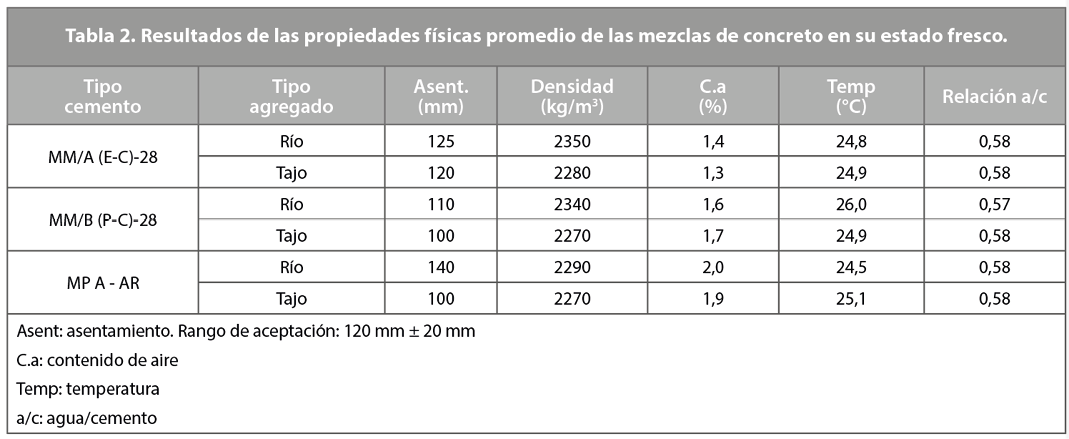

Las mezclas de concreto en su estado fresco indican valores aceptables establecidos en la investigación como se detalla en la tabla 2. Se cumple para todos los casos un asentamiento dentro de un rango de 120 mm ± 20 mm y una relación a/c (agua / cemento) similar, indicativo de una consistencia conforme para todas las mezclas. El contenido de aire, densidad y temperatura sugieren un concreto de características convencionales. El ACI 301-10 (Especificaciones para concreto estructural) indica valores de tolerancia máxima para contenido de aire de las mezclas de concreto de 5,5% para el caso de un tamaño máximo nominal del agregado grueso de 12,5 mm y para la condición de exposición moderada. Así mismo indica una tolerancia máxima de 32°C para la temperatura del concreto. Las mezclas fabricadas cumplen éstas especificaciones.

Según indicaron las pruebas y resultados del análisis estadístico los datos generados siguen el comportamiento de una distribución normal, a partir de la prueba Kolmogorov- Smirnov.

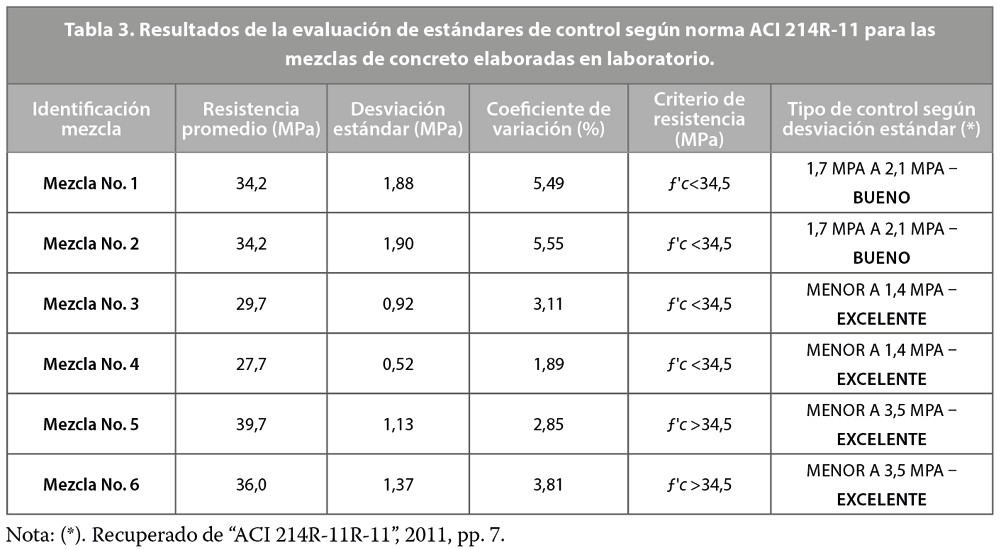

Los resultados de la evaluación del tipo de control de mezclas de concreto indican valores desde buenas hasta excelentes. (Tabla 3).

Adicionalmente se realizaron las pruebas de análisis de varianza (ANOVA) y comparación múltiple de Tukey, con las cuales se intenta demostrar diferencias significativas en el desarrollo de resistencia a la compresión de los concretos utilizando el promedio como el desarrollo porcentual. A partir de estas pruebas se determina que, generalmente, aquellas mezclas de concreto elaboradas con el mismo tipo de cemento, sin importar el agregado, no presentan diferencias significativas en su resistencia promedio a la compresión.

4.2 Desarrollo de Resistencias de Concreto

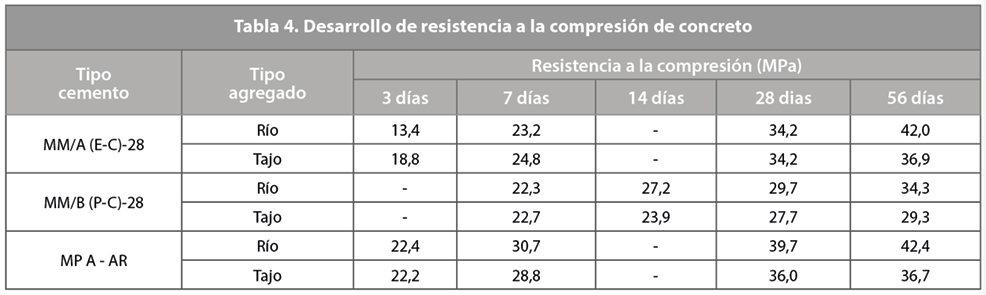

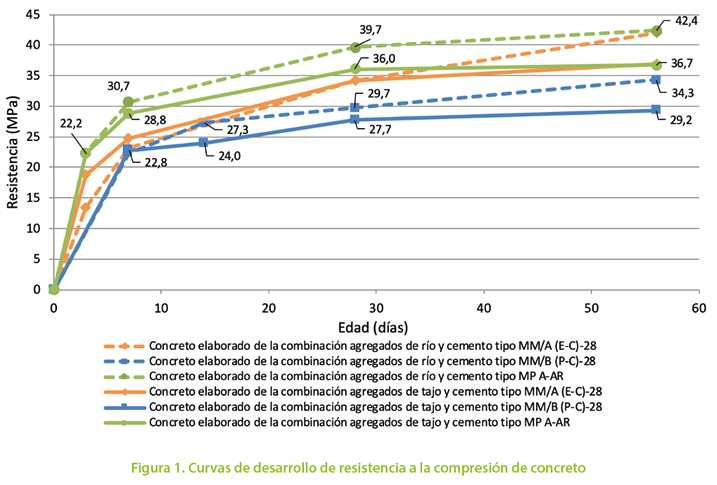

La tabla 4 y la figura 1 resumen los tipos de combinaciones de materiales utilizados para la fabricación del concreto, muestran para cada uno de ellos, la evolución de resistencia a la compresión en relación al tiempo de curado estándar. Para el concreto elaborado con cemento tipo MM/A (E-C)-28 a la edad de 7 días el concreto con agregado de tajo presenta un mayor desarrollo de resistencia que el concreto con agregado de río, pero a los 56 días, el concreto con agregado de río muestra un mayor desarrollo de resistencia.

A utilizar el tipo de cemento MM/B (P-C)-28 para elaborar el concreto, el agregado de tajo desarrolló una resistencia a los 7 días ligeramente mayor (22,7 MPa) en comparación con la resistencia del concreto elaborado con agregado de río (22,3 MPa). Respecto a los valores de resistencia a los 56 días de curado, el comportamiento es inverso, siendo el concreto fabricado con agregado de río el que obtienen una mayor resistencia (34,1 MPa) en comparación con el concreto elaborado con agregados de tajo (29,2 MPa).

Para el concreto elaborado con el cemento tipo MP A – AR se logró el mayor desarrollo de resistencia a los 7 días de curado. Si bien el desarrollo de resistencia a los 56 días no difiere demasiado de la resistencia a los 28 días, este tipo de cemento llega a alcanzar resistencias de hasta 39,7 MPa (con agregado de río) y 36,0 MPa (con agregado de tajo) a los 28 días, lo cual es considerablemente mayor a la resistencia de los otros dos tipos de cementos, por lo que este leve incremento en la resistencia a los 56 días no significa que el cemento no haya alcanzado una alta resistencia.

Al realizar un comparativo del desarrollo de resistencia porcentual (tabla 5) de los diferentes tipos de mezclas de concreto, tomando el valor de 28 días de curado como parámetro de referencia para el análisis y, por tanto, como el 100% de evolución de resistencia, es posible observar que, para la edad de 7 días de curado, el mayor desarrollo de resistencia corresponde al concreto elaborado con el cemento tipo MP A – AR, sin embargo, para este mismo cemento, los valores de resistencia, para la edad de 56 días resultan de menor evolución de desarrollo. El mayor desarrollo de evolución de resistencia a los 56 días corresponde a la mezcla fabricada con cemento tipo MM/A (E-C)-28.

5. CONCLUSIONES

La caracterización de los materiales permite verificar su idoneidad para ser utilizados en mezclas de concreto hidráulico.

Se corroboró que, en todos los casos, los datos obtenidos para las resistencias de con-creto siguen el comportamiento de una distribución normal. De acuerdo con los valores de desviación estándar obtenidos para los promedios de resistencia a una edad de 28 días de curado, el grado de control que se logró en los ensayos varió de bueno a excelente según lo indicado por el ACI 214R-11.

El concreto elaborado con cemento tipo MP A – AR y agregado de río o agregado de tajo es el que produce el mayor desarrollo de resistencia hasta los 28 días, pero a los 56 días su resistencia es igual a la del concreto elaborado con cemento tipo MM/A (E-C) – 28; mientras que el concreto con cemento tipo MM/B (P-C) – 28 es el que presenta el menor desarrollo de resistencia a todas las edades.

Las mayores diferencias en la evolución porcentual de resistencia (con base a los 28 días) de los concretos, se identifica a los 56 días de curado, donde los concretos fabricados con cemento tipo MP A – AR presentan una ganancia inferior al 6 %, valor considerablemente menor al 15 % o 20 % que pueden alcanzar los otros tipos de cementos.

El cemento tipo MP A – AR genera los concretos con mayor resistencia a la compresión a todas las edades de prueba para un mismo tipo de agregado, el cemento tipo MM/B (P-C) – 28 genera los concretos con menor resistencia a todas las edades de prueba para un mismo tipo de agregado, a una edad de 56 días el concreto con cemento tipo MM/A (E-C) – 28 puede llegar a alcanzar resistencias similares a las del cemento tipo MP A – AR.
