Introducción

A nivel nacional, productoras de agregados generan y comercializan agregado con tamaño máximo nominal de 16 mm, y brindan a los usuarios información sobre la distribución granulométrica que posee su producto; sin embargo, solo es posible cotejar esta información contra las especificaciones correspondientes a tamaños máximos nominales de 12,7 mm o 19 mm de la norma ASTM C33 (2018), dado que esta carece de especificaciones granulométricas para agregado de 16 mm.

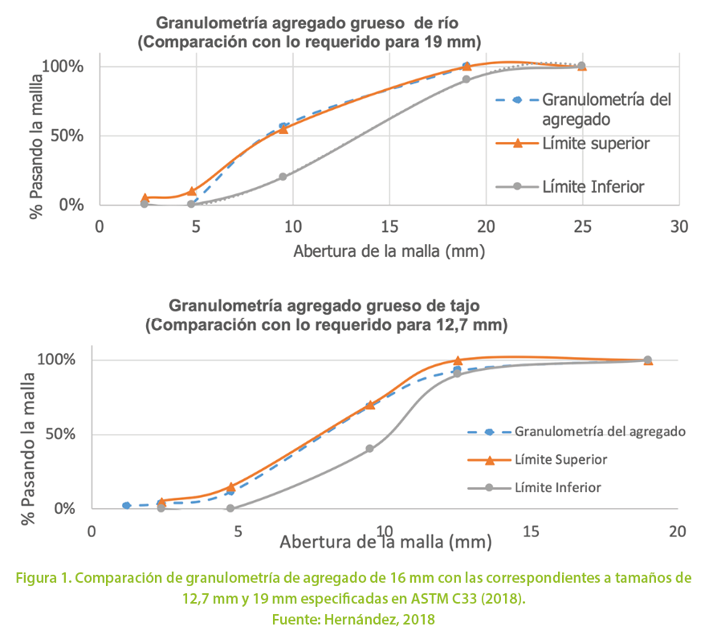

Hernández (2018), generó curvas de desarrollo de resistencia a compresión simple de concreto hidráulico usando como “variable de estudio” tres tipos de cementos modificados (MM/C (P-C)–28, MM/C (C-P)-28, MC/A–AR). Para la producción del concreto empleó agregado de río y agregado de tajo, ambos con tamaño máximo nominal de 16 mm. Como parte del estudio realizó la caracterización granulométrica del agregado, y al no existir especificaciones para este tamaño, contrastó la curva granulométrica obtenida con los límites de agregado de 12,7 mm y con los de agregado de 19 mm, siendo la primera la que mejor se ajustó para el agregado de tajo y la segunda para el agregado de río; los resultados obtenidos por Hernández se muestran en la Figura 1.

Se tiene entonces que, si bien las fuentes proveedoras comercializan el agregado como de 16 mm, sus límites granulométricos se asemejan al de 12,7 mm para el agregado de tajo y al de 19 mm para el agregado de río.

Por su parte, Delgado (2018), realizó un estudio similar al de Hernández (2018) utilizando también el cemento como “variable de estudio”; en este caso los cementos fueron MM/A (E-C) – 28, MM/B (P-C) – 28 y MP A – AR, y al igual que en el estudio de Hernández (2018) usó agregado de 16 mm proveniente de río y de tajo. Delgado (2018) comparó la granulometría de este agregado con las correspondientes a los tamaños máximos nominales de 19 mm a 9.5 mm, 19 mm a 4.75 mm y 12.7 mm a 4.75 mm, encontrando que, para el agregado de río, la mejor aproximación se lograba con la segunda (19 mm a 4.75 mm), mientras que para el agregado de tajo la serie que mejor ajustaba era la tercera (12.7 mm a 4.75 mm), constatando así los resultados que obtuvo Hernández. En la Figura 2 se presentan los resultados obtenidos por Delgado (2018).

Si bien los trabajos desarrollados por Delgado (2018) y Hernández (2018), permitieron concluir que, para las fuentes de agregados de dónde provino el material para sus estudios, sus granulometrías se podían comparar con las de 12,7 mm (agregado de tajo) y la de 19 mm (agregado de río) contenidas en la ASTM C33 (2018), ambos recomendaron que, si en el país se comercializa agregado grueso de 16 mm, es conveniente establecer un “estándar granulométrico” para este tamaño de agregado que se produce a nivel local, pues “si bien se obtuvo que el agregado cumple con las especificaciones para otros tamaños nominales en la norma ASTM C33 (2018), finalmente se trata de un agregado al cual no se le puede realizar una verificación directa de este parámetro, y tal como se obtuvo con el trabajo, la distribución de tamaño de sus partículas puede variar considerablemente de una fuente a otra.” (Delgado, 2018, p. 149)

Objetivos

Por lo tanto, el estudio cuyos resultados se presentan en este artículo se centró en:

• Comprobar, a partir de un muestreo estadísticamente válido, si la granulometría correspondiente a un tamaño máximo nominal de 19 mm según ASTM C33 (2018), es apta cuando se emplea agregado de río con un tamaño máximo nominal de 16 mm.
• Comprobar, a partir de un muestreo estadísticamente válido, si la granulometría correspondiente a un tamaño máximo nominal de 12,7 mm según ASTM C33 (2018), es apta cuando se emplea agregado de tajo con un tamaño máximo nominal de 16 mm.
• Generar una propuesta de límites granulométricos
  para agregados nacionales con tamaño máximo nominal
  de 16 mm.

  Metodología

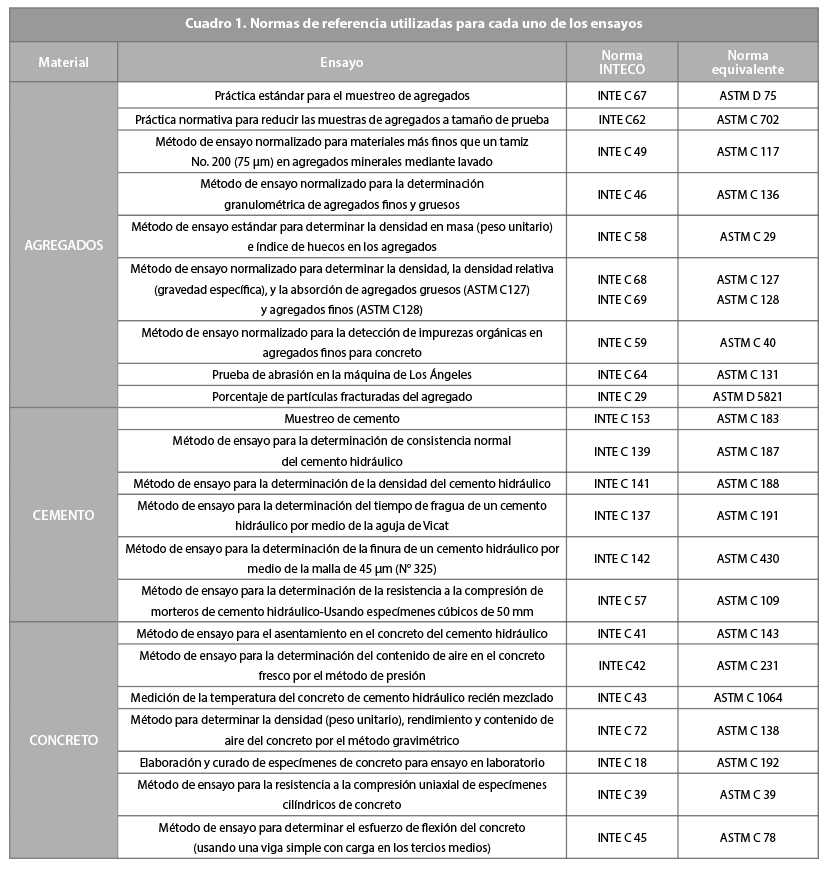

Los ensayos en laboratorio se realizaron en el Laboratorio Nacional de Materiales y Modelos Estructurales (LanammeUCR). En el Cuadro 1 se indican las normas de referencia utilizadas para cada uno de los ensayos:

En todos los ensayos se empleó el mismo agregado fino (agregado de tajo) y el mismo tipo de cemento (MM/C (C-P)-28), y agua potable; y se tomaron las medidas para que todos estos materiales se mantuvieran invariables, teniendo así, como única variable, los agregados objeto
de estudio.

En primer término, se seleccionaron ocho muestras de agregado fino a las cuales se les realizó el análisis granulométrico siguiendo la norma ASTM C136 (2019), y se obtuvo la desviación entre muestras. A continuación, se determinó para cuatro muestras, su densidad relativa y absorción según ASTM C128 (2015), y para dos de las muestras, su peso unitario según ASTM C29 (2017) e impurezas orgánicas según ASTM C40 (2020).

Se continuó con la granulometría del agregado grueso, para lo cual se efectuaron 30 ensayos granulométricos por fuente (una de río y una de tajo). Con las granulometrías obtenidas se determinó la desviación estándar entre muestras para cada tamiz. Una vez hecha esta caracterización, con base en cuatro muestras se determinó la densidad relativa y absorción según ASTM C128 (2015), el peso unitario para dos muestras según ASTM C29 (2017), y abrasión en máquina Los Ángeles para tres muestras. Las muestras se tomaron del lote almacenado según los establecido en la norma ASTM D75 (2014) y se almacenaron en baldes debidamente sellados y numerados; posteriormente, se redujeron siguiendo la norma ASTM C702 (2018). Cada muestra se tomó alternadamente de cada balde.

En cuanto al cemento, este se muestreó de acuerdo con lo que establece la norma ASTM C183 (2016). Las muestras fueron tomadas al azar del lote de sacos de cemento destinado para la elaboración de los especímenes de concreto. Para cada ensayo se tomaron dos muestras.

En el ensayo de resistencia a compresión de cubos de mortero según ASTM C109 (2016), por cada muestra se elaboraron 9 cubos (3 cubos por cada edad de falla), y se fallaron a las mismas edades de los cilindros de concreto (3 días, 7 días y 28 días). Los cubos se sumergieron en agua con cal en un recipiente ubicado en la cámara húmeda hasta la edad de falla respectiva.

Una vez obtenidas las características de los agregados y el cemento, se realizó el diseño de mezcla según el método especificado en (ACI 211.1, 2002) La relación agua cemento se mantuvo en 0.56, la resistencia de diseño se especificó en 24 MPa más un factor de seguridad de 4 MPa, y no se emplearon aditivos.

Luego de obtener las dosificaciones, se elaboraron tres cilindros por edad de prueba (3 días, 7 días y 28 días), y una viga, por fuente (río o tajo). Esto para verificar el cumplimiento del asentamiento especificado y realizar los ensayos de fabricación de especímenes de concreto en laboratorio según ASTM C192 (2016), asentamiento según ASTM C143 (2015) y temperatura del concreto ASTM C1064 (2017).

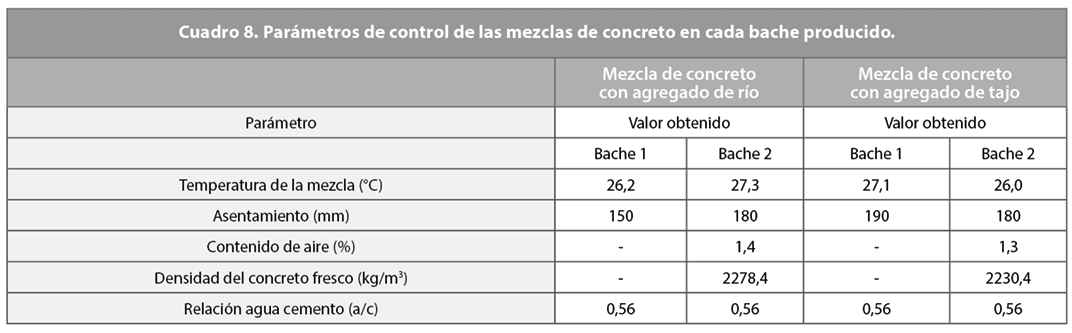

De seguido, se elaboraron 30 cilindros de concreto de 150 mm x 300 mm, por cada fuente. Para cada una de las mezclas se realizó la prueba de asentamiento según ASTM C143 (2015) para monitorear la consistencia de la muestra de concreto fresco, así como la determinación de la temperatura. En adición, se elaboraron tres vigas por cada fuente para la resistencia de diseño (24 MPa) para obtener módulos de ruptura, para lo cual se siguió el método de ensayo descrito en la norma ASTM C78 (2018), que cubre la determinación del esfuerzo de flexión del concreto utilizando una viga simple con carga en los tercios medios; los resultados obtenidos se calcularon y se reportaron como el módulo de ruptura (ƒr).

Para la elaboración de los especímenes de concreto, se dividió la muestra total en dos poblaciones, para fabricar 15 cilindros por batida. En la primera batida, además de los 15 cilindros, se elaboraron las 3 vigas, y en la segunda batida se realizó la prueba de contenido de aire según ASTM C231 (2017) y la densidad del concreto fresco según ASTM C138 (2017). Este procedimiento se hizo para los agregados de ambas fuentes (río y tajo).

Para el curado de los especímenes de prueba, estos se mantuvieron en cámara húmeda bajo condiciones ambientales controladas y se fallaron según ASTM C39 (2020) a edades de 3 días, 7 días y 28 días (se fallaron 10 cilindros por edad de prueba, para un total de 30 cilindros para la resistencia de diseño).

Para un mayor control sobre el curado de los especímenes, se zonificó la cámara húmeda en 3 áreas de forma tal que, de los 15 cilindros que se fabricaron por batida, 5 se ubicaron en cada una de estas zonas. Al momento de la falla, se seleccionaron 2 cilindros de la zona 1, dos cilindros de la zona 2, y un cilindro de la zona 3. Antes de fallar los cilindros, se pulieron las superficies para cumplir perpendicularidad y planicidad y se tomaron las medidas para calcular el área promedio de la parte transversal del espécimen de ensayo (dos diámetros y tres alturas).

Los datos recolectados se procesaron utilizando hojas electrónicas creadas en el programa Microsoft Excel.
El análisis estadístico se hizo utilizando el software R con el fin de mostrar la significancia de los resultados obtenidos. Estas pruebas incluyen medidas de tendencia central y variabilidad, pruebas de normalidad, pruebas de valor extremo y pruebas de hipótesis. Además, los gráficos de las curvas granulométricas también se realizaron con el software R.

Resultados y discusión

Agregado fino

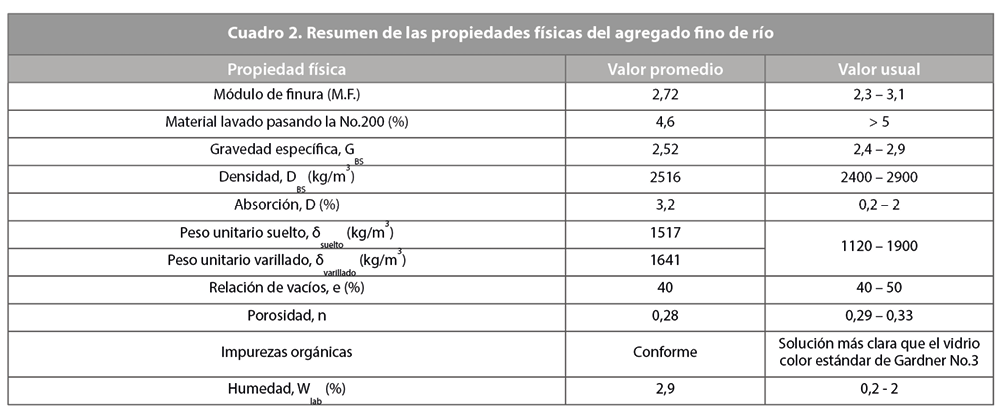

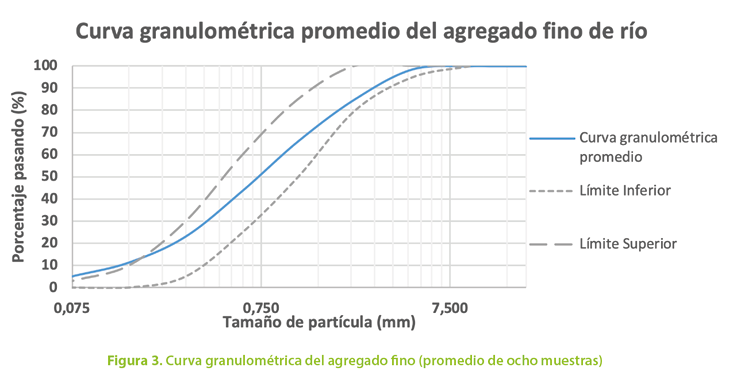

En el Cuadro 2 y en la Figura 3 se muestran los resultados obtenidos para el agregado fino proveniente de río que se utilizó en todas las mezclas de concreto que se elaboraron (siempre el mismo). La curva granulométrica de la figura 3 corresponde al promedio de 8 ensayos granulométricos, y se hace notar que hubo muy poca variabilidad
entre muestras.

Cemento

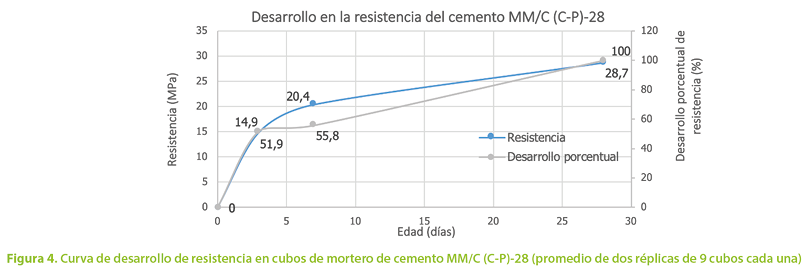

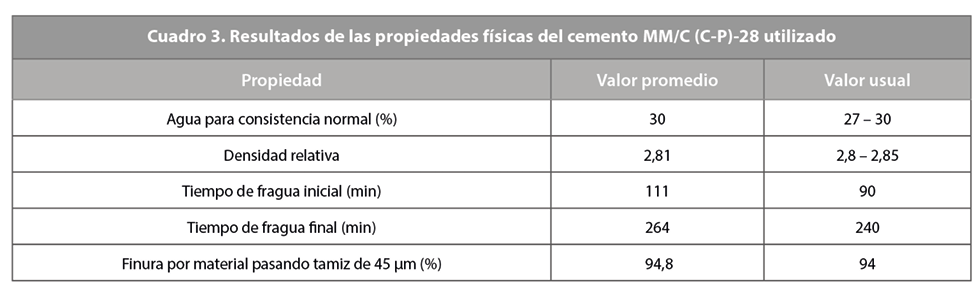

Como se indicó anteriormente, el cemento utilizado fue el MM/C (C-P)-28. Los resultados de los ensayos para este cemento se presentan en el Cuadro 3 y en la Figura 4.

Para obtener los resultados promedio, se verificó que el rango máximo permisible entre especímenes hechos de una misma mezcla de mortero y a la misma edad, es de
8.7 % del promedio cuando tres cubos representan la edad de ensayo, y de 7.6 % cuando dos cubos representan la
edad de ensayo.

Agregado grueso

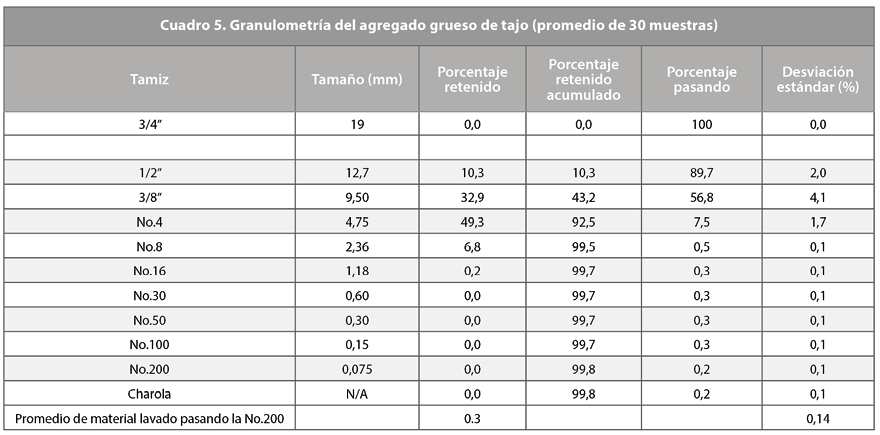

El agregado grueso constituyó la variable en este estudio. Se realizaron 30 ensayos granulométricos para el agregado de tajo y otros 30 para el agregado de río y se obtuvo, para cada caso, el promedio que se presenta en el Cuadro 4 y en el Cuadro 5.d

Es importante indicar que, antes de definir una granulometría promedio, primero se realizó un análisis estadístico de los datos para determinar su distribución y verificar si estos cumplían con una distribución normal, como también para detectar valores extremos que afectaran el cumplimiento de la distribución normal de los datos.

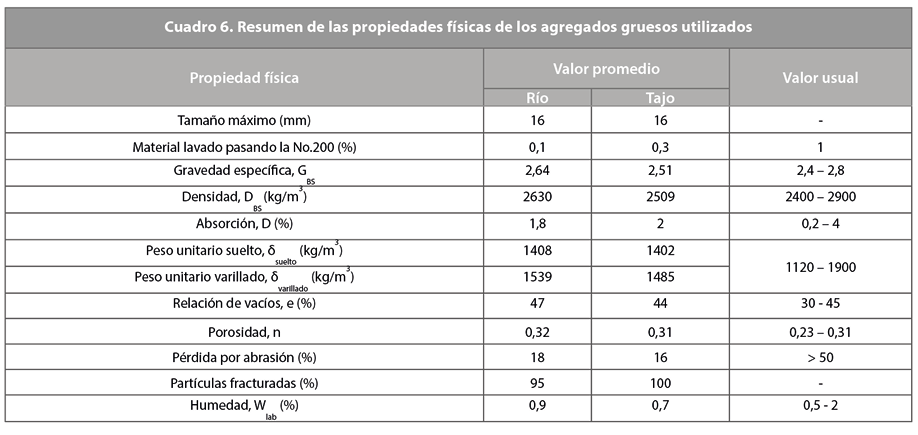

A partir de estas granulometrías promedio se procedió con el resto de los ensayos, cuyos resultados se muestran en el Cuadro 6.

Para el análisis estadístico de los datos se utilizaron las pruebas de normalidad de Jarque-Bera y Anderson-Darling para determinar si los resultados cumplían o no con una distribución normal. Cuando no cumplieron normalidad, se realizaron dos pruebas para comprobar la presencia de valores atípicos (Test de Dixon y Test de Grubbs), y eliminar el valor atípico. Posteriormente, se volvieron a realizar las pruebas de normalidad para verificar su cumplimiento. Por último, se realizó la
prueba z o la prueba t de Student, según el tamaño de
la muestra, para establecer si los resultados entre ambas fuentes son estadísticamente iguales o no y obtener el intervalo de confianza con un 95 %. Como el análisis estadístico se hizo para cada tamaño de tamiz, se obtuvo que, los tamaños de 12,7 mm (1/2”) y 9,5 mm (3/8”), tanto para el agregado de tajo como para el de río, cumplieron con la distribución normal, pero a partir del tamiz de 4,75 mm (No.4), se observa que los datos correspondientes al agregado de tajo no cumplen normalidad en al menos una de las pruebas realizadas.

Una vez que se verificó que todos los datos cumplían con una distribución normal, se continuó con la prueba de hipótesis para determinar, con base en el porcentaje pasando, si las poblaciones estudiadas son estadísticamente iguales o no. Para esto se realizó la prueba z en caso de tener 30 o más observaciones (N), o la prueba t de Student si eran menos de 30 observaciones.

En el caso del agregado de río todos los datos granulométricos cumplieron con la distribución normal, pero para el agregado de tajo fue necesario eliminar valores atípicos para cumplir con la normalidad en la mayoría de los tamices.

En la Figura 5 se pueden observar las 30 curvas granulométricas del agregado grueso de río (color verde) y las 30 curvas granulométricas del agregado grueso de tajo (color gris tenue). Además, en un color más oscuro (verde oscuro y gris oscuro) se distinguen los intervalos con un
95 % de confianza para cada caso.

Los registros históricos proporcionados por los

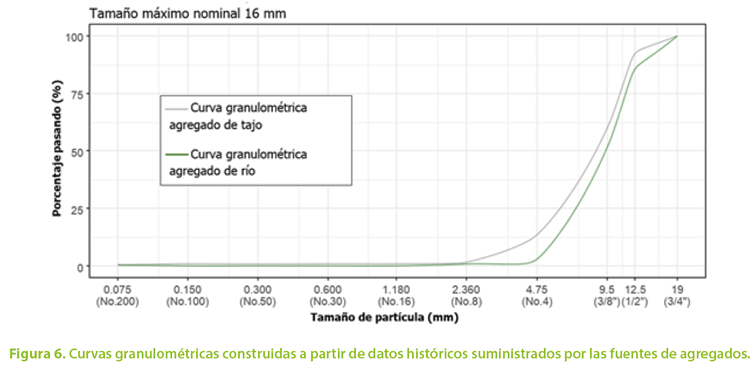

proveedores, correspondientes a diferentes años, permitieron comparar la tendencia granulométrica histórica del agregado grueso de 16 mm con la obtenida en los ensayos de laboratorio que se realizaron como parte de este estudio. Con base en esta información se determinó que, para el agregado de tajo hay muy poca variación en la mayoría de los tamices, y solo el de 9,5 mm (3/8”) presentaba una mayor variación (7,2 %). Para el agregado grueso de río las variaciones son incluso menores que las reportadas para el de tajo, pero se destaca que es también el tamiz de 9,5 mm (3/8”) el que reporta la mayor variación (5,4 %). En la figura 6 se muestran las curvas granulométricas promedio del agregado grueso de río (color verde) y el agregado grueso de tajo (color gris) trazadas con base en los registros históricos.

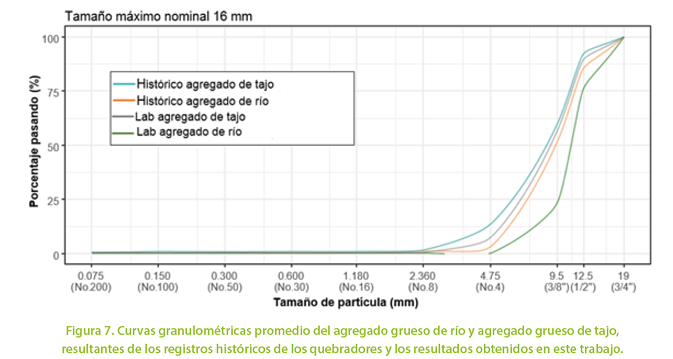

A continuación, en la Figura 7 se puede observar el comparativo de curvas granulométricas obtenidas en este trabajo y las incluidas en la Figura 6.

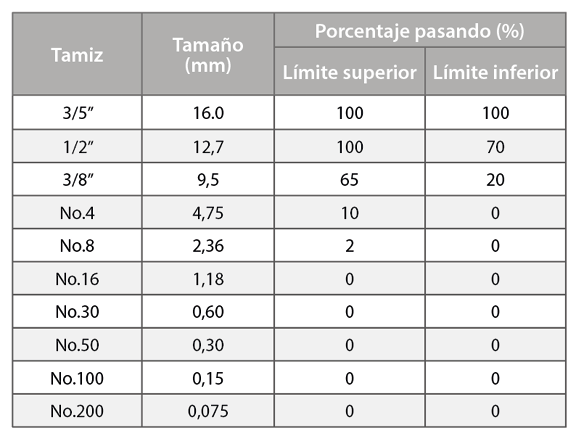

Con base en el análisis estadístico de los resultados de los ensayos de granulometría y, considerando también, el comportamiento granulométrico de estos agregados atendiendo a los registros históricos de los ensayos proporcionados por los quebradores, se definió una propuesta de límites granulométricos para un agregado con tamaño máximo nominal de 16 mm que se observa en el Cuadro 7.7

De acuerdo con la ASTM C33 (2018), para un tamaño máximo nominal de 12,7 mm, se admite en ese tamiz un sobre tamaño de 10 % de la masa seca al horno; en esta propuesta, pasa el 100 % en el tamiz de 16 mm pero se puede retener hasta un 30 % en el tamiz de 12,7 mm

Concreto hidráulico

Con base en la granulometría propuesta se elaboraron dos diseños de mezcla atendiendo al procedimiento establecido por la (ACI 211.1, 2002) Método estándar para el proporcionamiento de mezclas de concreto de peso liviano, normal y masivo.; en un caso se utilizó agregado de río y en otro agregado de tajo, respetando en ambos casos la granulometría propuesta en este trabajo. El resto de los factores que intervienen en el diseño se mantuvieron constantes, no obstante, se hace la salvedad que, debido a la capacidad de la batidora, para satisfacer la cantidad de mezcla para elaborar 30 cilindros, se hicieron dos baches de 15 cilindros para mezclas con agregado de tajo y otros dos baches para mezclas con agregado de río, y se llevó control de los parámetros indicados en el Cuadro 8.

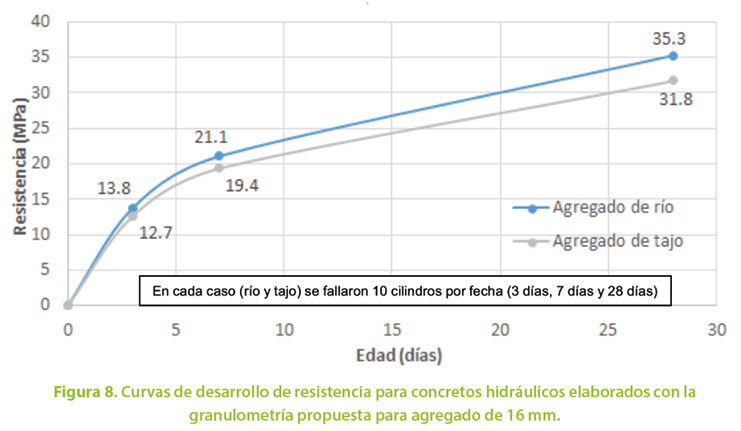

En la Figura 8 se incluyen los resultados de la resistencia a compresión simple en cilindros de concreto para la mezcla con agregado de río y para la mezcla con agregado de tajo, utilizando la granulometría respectiva propuesta en este trabajo para agregado de 16 mm.

La resistencia de diseño fue de 24 MPa y se usó un factor de seguridad de 4 MPa, por lo que, bajo condiciones controladas en laboratorio, se alcanzaron resistencias superiores a la de diseño.

Finalmente, con respecto al módulo de rotura de las vigas de concreto a 28 días, se fabricaron 3 con el agregado grueso de tajo y 3 con el agregado grueso de río, empleando la granulometría propuesta en este trabajo para el agregado de 16 mm, y el resto de los factores constante. Los resultados obtenidos están contenidos en el Cuadro 9.

Al relacionar el módulo de ruptura con la resistencia a compresión se obtiene que, cuando se usa agregado de río en la mezcla, el módulo de ruptura a 28 días es un 10,6 % del valor de la resistencia a compresión; y al utilizar agregado de tajo, el módulo de ruptura representa un 13,6 % de la resistencia a compresión, lo que indica que en ambos casos se cumple con los valores teóricos típicos establecidos entre 10 % y 20 %.

Conclusiones

La granulometría del agregado grueso de tajo, comercializado como de 16 mm, se asemeja a la granulometría contemplada en la norma ASTM C33 (2018), correspondiente a un tamaño máximo nominal
de 12,7 mm.

La granulometría del agregado grueso de río, comercializado como de 16 mm, no se asemeja ni a la granulometría para un tamaño máximo nominal de 19 mm, como tampoco, a la del tamaño de ١٢,٧ mm, que especifica la ASTM
C33 (2018).

El promedio de los porcentajes pasando los tamices de 12,7 mm (1/2”), 9,5 mm (3/8”), 4,75 mm (No.4) y 2,36 mm (No.8) presentan una diferencia significativa, por lo que los resultados entre ambas fuentes de agregado (río y tajo),
son distintos.

En atención a los porcentajes pasando en cada tamiz, el agregado de tajo es más fino que el agregado de río, a pesar de ser comercializados con el mismo tamaño nominal, lo que evidencia la necesidad de definir una curva granulométrica (límite inferior y superior) para un tamaño máximo nominal de 16 mm.

A partir de muestras estadísticamente válidas, y con un nivel de confianza de 95 %, se definió una propuesta de límites granulométricos (inferior y superior) para agregado grueso de 16 mm.

La curva granulométrica histórica del agregado grueso de río se encuentra dentro de los límites granulométricos propuestos en esta investigación. Mientras que, la curva granulométrica histórica del agregado grueso de tajo se acerca considerablemente al límite superior, e incluso sobrepasa este límite en el tamiz de 4,75 mm (No.4).

Referencias

American Concrete Institute. (2002). ACI 211.1-91 Práctica estándar para seleccionar el proporcionamiento de concreto de peso normal, pesado y masivo.

American Society for Testing and Materials. (2014). ASTM D75-14. Práctica normativa para el muestreo de agregados.

American Society for Testing and Materials. (2015). ASTM C128-15. Método de ensayo normalizado para determinar la densidad, la densidad relativa o gravedad específica, y la absorción de agregados finos.

American Society for Testing and Materials. (2015). ASTM C143/C143M-15. Método de prueba estándar para determinar el asentamiento de concreto de cemento hidráulico.

American Society for Testing and Materials. (2016). ASTM C109-16. Método de prueba estándar para la resistencia a la compresión de morteros de cemento hidráulico.

American Society for Testing and Materials. (2016). ASTM C183-16. Práctica normalizada para muestreo y cantidad de pruebas de cemento hidráulico.

American Society for Testing and Materials. (2016). ASTM C192-16. Práctica normalizada para preparación y curado de especímenes de concreto para ensayo en laboratorio.

American Society for Testing and Materials. (2017). ASTM C1064-17/C1064M-17. Método de prueba estándar para determinar la temperatura del concreto fresco de cemento hidráulico.

American Society for Testing and Materials. (2017). ASTM C138-17/C138M-17a. Método de prueba estándar para determinar la densidad (peso unitario) y rendimiento del concreto fresco.

American Society for Testing and Materials. (2017). ASTM C231-17/C231M-17a. Método de prueba estándar para determinar el contenido de aire de concretro fresco con el método de presión.

American Society for Testing and Materials. (2017). ASTM C29/C29-17a. Método de prueba estándar para determinar la densidad masiva (“Peso unitario”) y vacíos en agregados.

American Society for Testing and Materials. (2018). ASTM C33-18/C33M-18. Especificaciones estándar para agregados
para concreto.

American Society for Testing and Materials. (2018). ASTM C702/C702M-18. Práctica estándar para reducir muestras de agregados a tamaño de ensayo.

American Society for Testing and Materials. (2018). ASTM C78-18/C78M-18. Método de prueba estándar para determinar la resistencia a flexión del concreto.

American Society for Testing and Materials. (2019). ASTM C136/C136M-19. Método de prueba estandar para el análisis por mallas para el agregado fino y grueso.

American Society for Testing and Materials. (2020). ASTM C39-20/C39M-20. Método de prueba estándar para determinar la resistencia a compresión de especímenes cilíndricos de concreto.

American Society for Testing and Materials. (2020). ASTM C40/C40M-19. Método de prueba estándar para determinar impurezas orgánicas en agregado fino para concreto.
ASTM Internacional.

Delgado, J. A. (2018). Curvas características de resistencia a compresión simple en concreto usando distintos tipos de cementos modificados. Proyecto final de graduación para optar por el título de Licenciatura en Ingeniería Civil, Escuela de Ingeniería Civil, Universidad de Costa Rica, San José,
Costa Rica.

Hernández, L. F. (2018). Resistencia a la compresión simple versus tiempo de curado en especímenes de concreto hidráulico usando cementos modificados. Proyecto final de graduación para optar por el título de Licenciatura en Ingeniería Civil, Escuela de ingeniería Civil, Universidad de Costa Rica , San José .
