Resumen

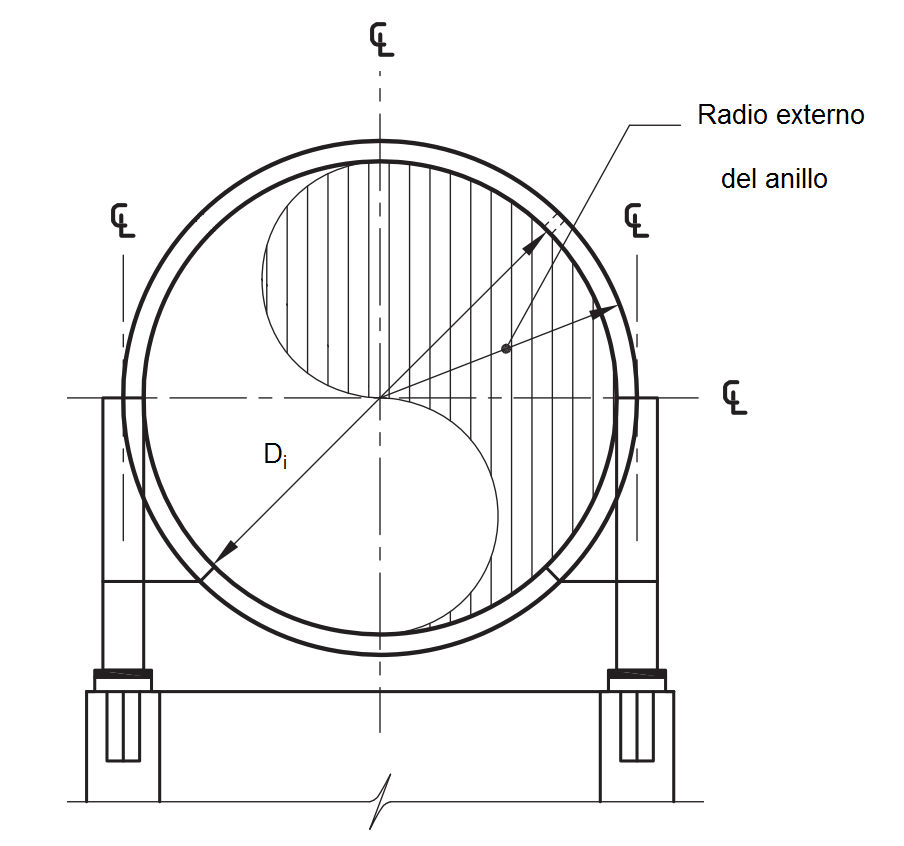

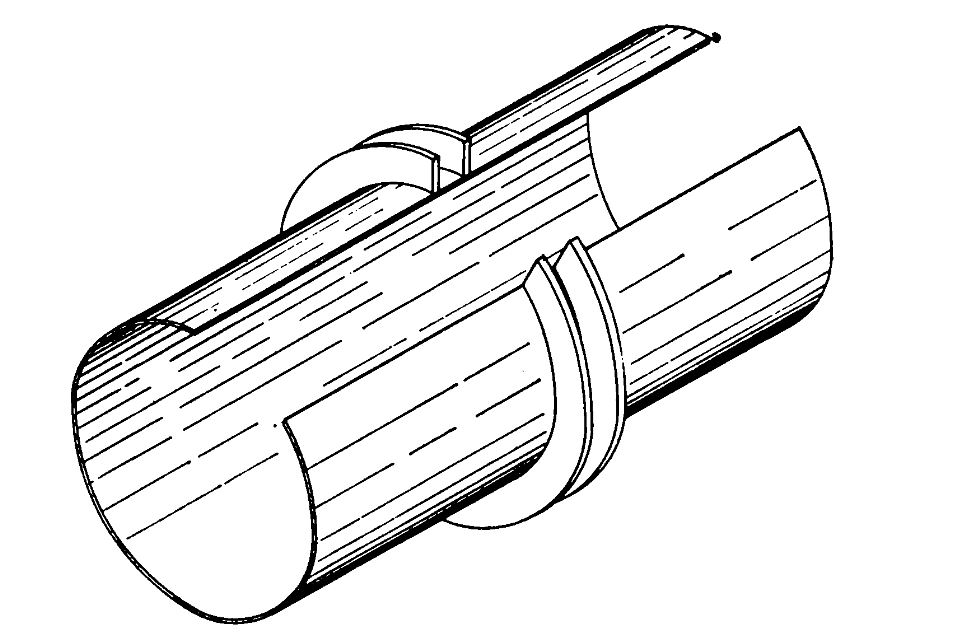

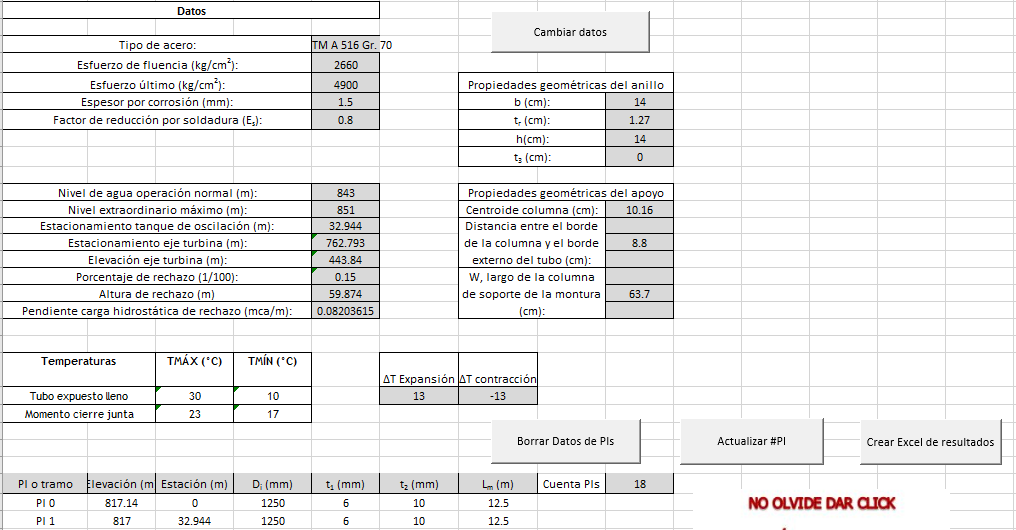

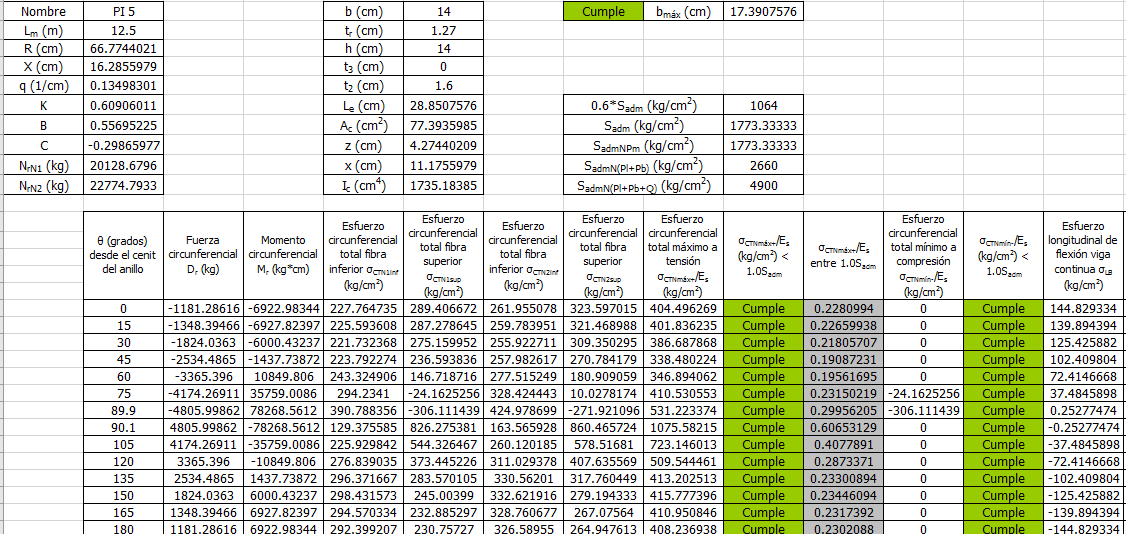

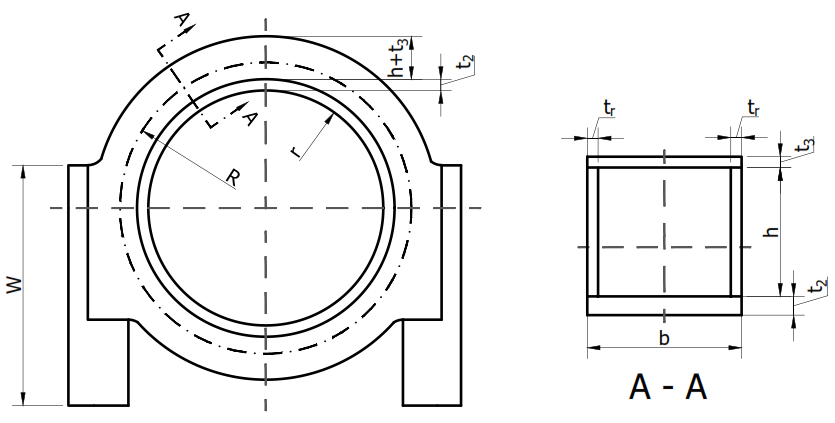

El objetivo del trabajo consistió en automatizar una metodología para el cálculo de los esfuerzos internos generados en la sección transversal de una tubería de acero a presión restringida por una viga-anillo. El estudio se enfocó en tuberías a presión expuestas con ausencia de juntas de expansión. Las cargas analizadas corresponden a las que se presentan en la condición normal de operación, este caso ocurre cuando la tubería forzada opera llena y a presión. El apoyo analizado corresponde al tipo viga-anillo. La herramienta se elaboró empleando los lenguajes de programación de Mathcad 10 y EXCEL 2016 y permite calcular los esfuerzos internos que ocurren en los puntos de apoyo de las tuberías. Solo se encontró una metodología para abordar el cálculo de estos esfuerzos. El programa no toma en cuenta la carga de sismo.
Citas
Aguilera, M. (2017). Automatización de una metodología para el diseño estructural de monturas tipo viga-anillo en tuberías a presión expuestas de acero. (Tesis de grado). Universidad de Costa Rica.
American Iron and Steel Institute (AISI). (1996). Welded steel pipe, steel plate engineering data, Vol. 3. Washington, D.C. American Society of Civil Engineers (ASCE). (2012). Manuals and reports on engineering practice No. 79: steel penstocks (2da ed. en inglés). Virginia: ASCE.
American Water Works Association (AWWA). (2004). M11 Manual: A steel penstocks guide for design and installation (4ta ed. en inglés). Dénver: AWWA.
Chang, D. (1980). Ring girder modelling and stress evaluation utilizing eccentric beams. NUTECH.
Chuan Peng, L., & Loong Peng, T. (2009). Pipe stress engineering. Houston, Texas: ASME PRESS.
Garrett, G. (1948).Design of long-span self supporting steel pipe. American Water Works Association Journal, 40(11), 1197-1206.
Hydraulic Gate and Penstock Association. (1981). Technical standards for gates and penstocks. Japón.
Moss, D., & Basic, M. (2013). Pressure vessel design manual (4ta ed. inglés). Inglaterra: Elsevier.
Troitsky, M. (1990). Tubular steel structures (2da ed. en inglés). The James Lincoln Arc Foundation.
United States Bureau of Reclamation (USBR). (1986). Engineering monograph No. 3: Welded steel penstocks. Dénver: USBR.
